“夸父一号”卫星载荷“硬X射线成像仪”首图发布

发布日期:2022年11月23日 来源 : 中国的航天 字体: 【大】【中】【小】

  2022年11月21日下午,“夸父一号”先进天基太阳天文台(ASO-S)载荷“硬X射线成像仪”(HXI)首张科学图像在中国科学院紫金山天文台发布。

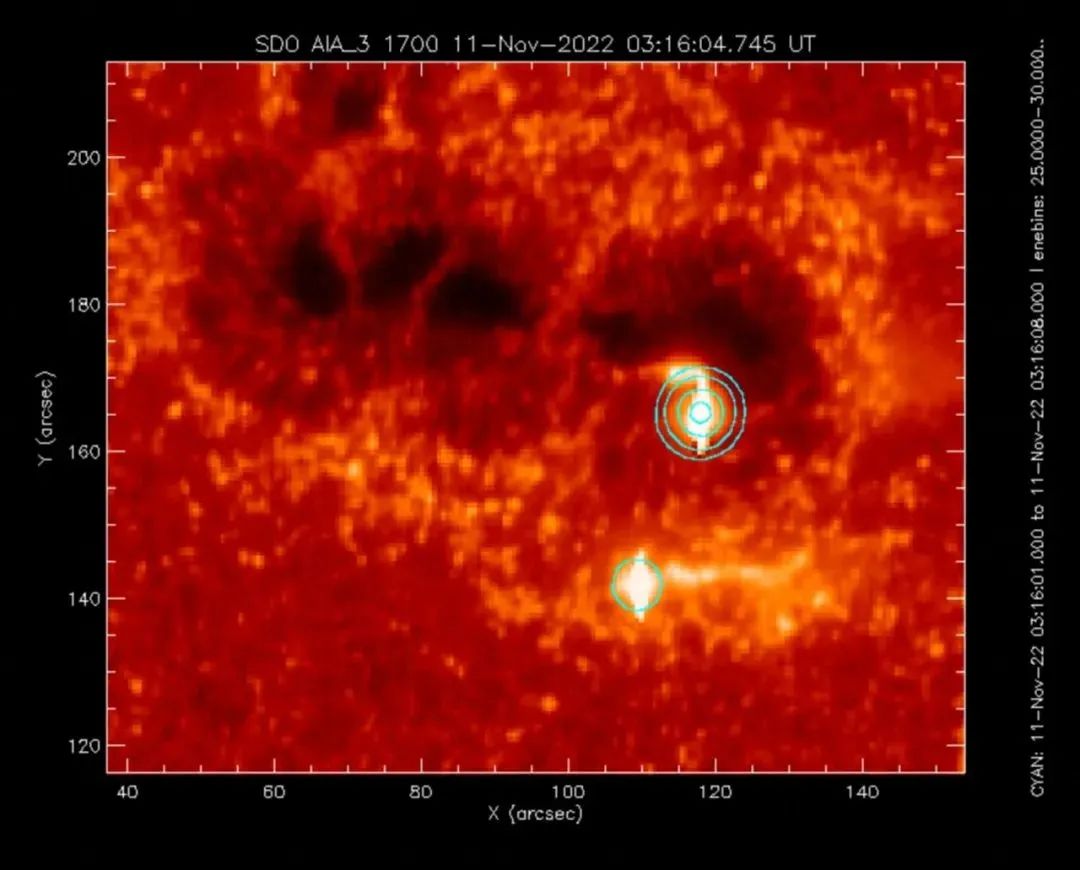

  “夸父一号”卫星HXI载荷对太阳耀斑的两能段硬X射线成像(25-30和30-35 keV,等值线)叠加在SDO卫星AIA 1700Å图像背景上。

  “夸父一号”自2022年10月9日成功发射入轨一个多月以来,三大载荷之一的HXI开展了各项在轨测试和定标工作,结果表明HXI载荷状态正常,各项功能性能均满足设计指标要求,已顺利投入科学观测活动。


  HXI观测到的2022年11月11日03时(世界时)耀斑的光变及成像。分别展示了全开探测器、背景探测器的光变和10-300 keV的动态能谱图(上),峰值期间的HXI 25-30 keV硬X射线源(等值线)叠加在SDO/AIA 1700Å图像上(下)。

  此次发布的HXI首图是对2022年11月11日01时(世界时)爆发的一个M级耀斑的成像,当时HXI开机仅20天。经过多方比对并经后续观测反复确认,此次发布的图像是我国首次获得太阳硬X射线图像,也是目前国际上地球视角唯一的太阳硬X射线像,其图像质量达到了国际先进水平。


  延伸阅读:HXI成像原理


  HXI由3台结构上独立的单机组成: 准直器、量能器以及电控箱,它们可分别类比于相机中的镜头、CCD和控制系统。


  HXI结构图


  当X射线照射HXI准直器时,一部分光子透过金属钨光栅(用对X光吸收率较高的材料制成的栅格状挡板)间的狭缝进入探测器,一部分光子由于光栅的阻挡而无法被探测器探测到。随着光子入射方向的改变, 它们在探测器上的透过率将会发生变化,并且呈现周期性的三角波函数。

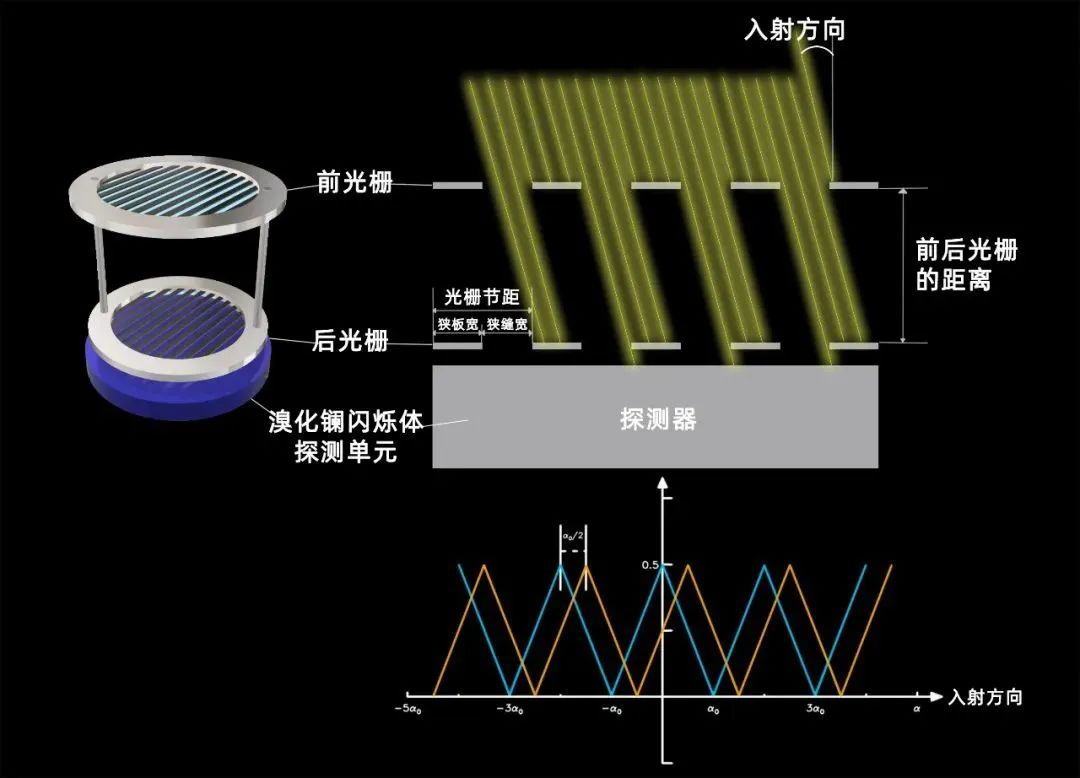

  HXI成像原理示意图


  为了获得太阳源区的硬X射线图像,HXI使用了多达91个子准直器,它们具有不同的节距和角度组合。我们通过综合解读每个探测器的计数,利用它们之间的相互关系来获得图像。


  HXI探测器就像一只高科技复眼,其中不同节距不同摆放角的光栅就好比许多大小迥异的镜筒,各司其职,有的擅长看大轮廓,有的擅长看小细节,把它们都综合起来,就是一组强大的观测阵列。

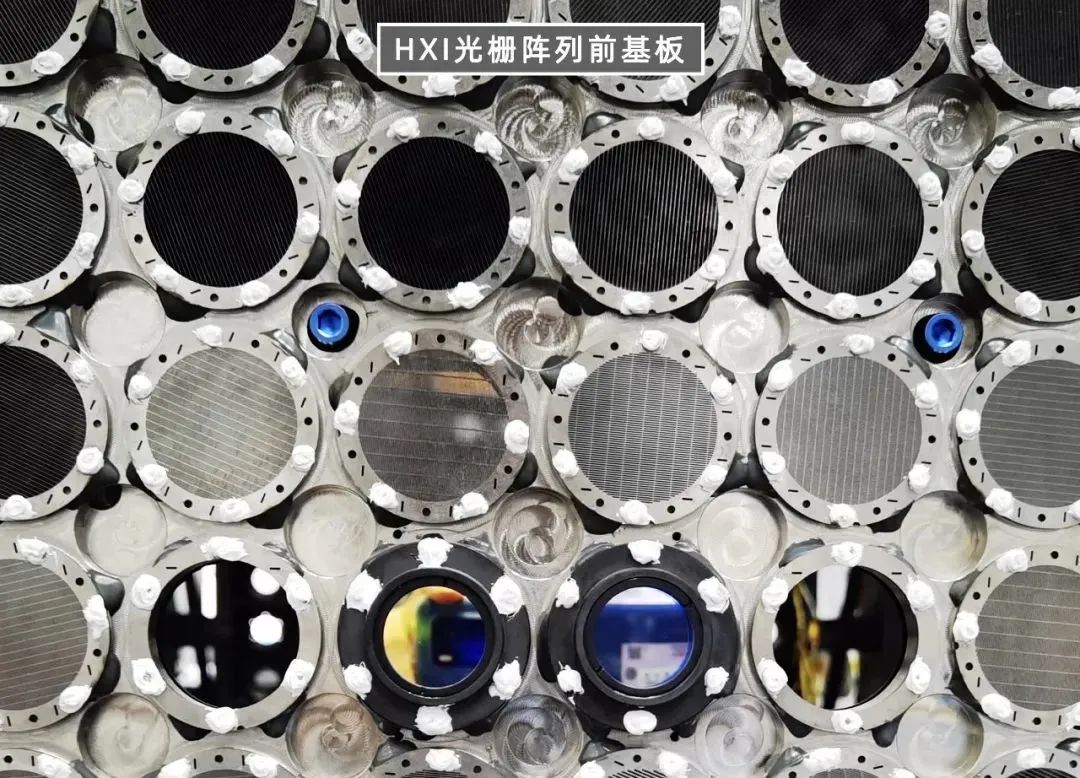

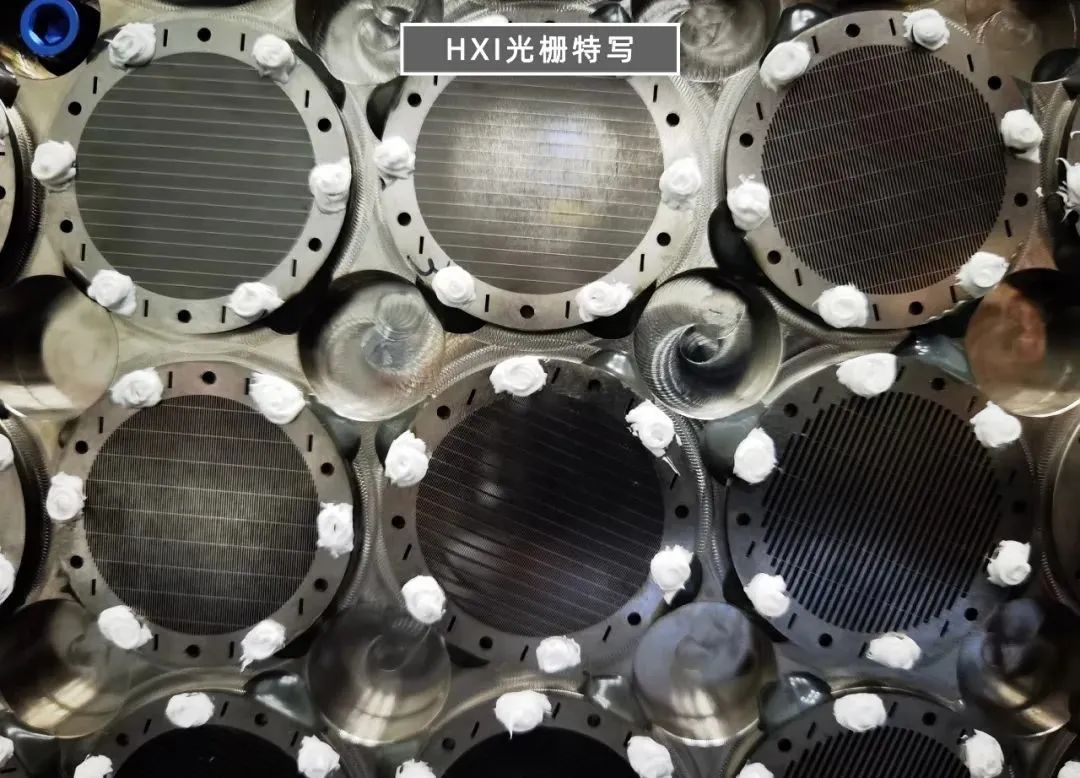

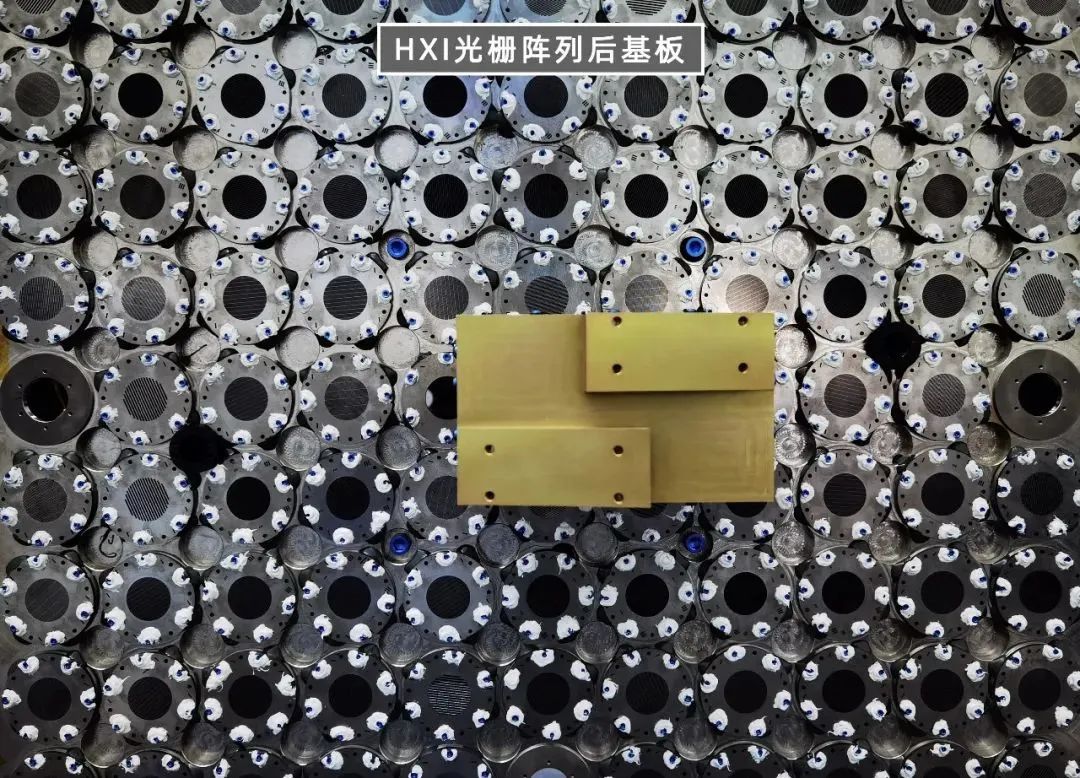

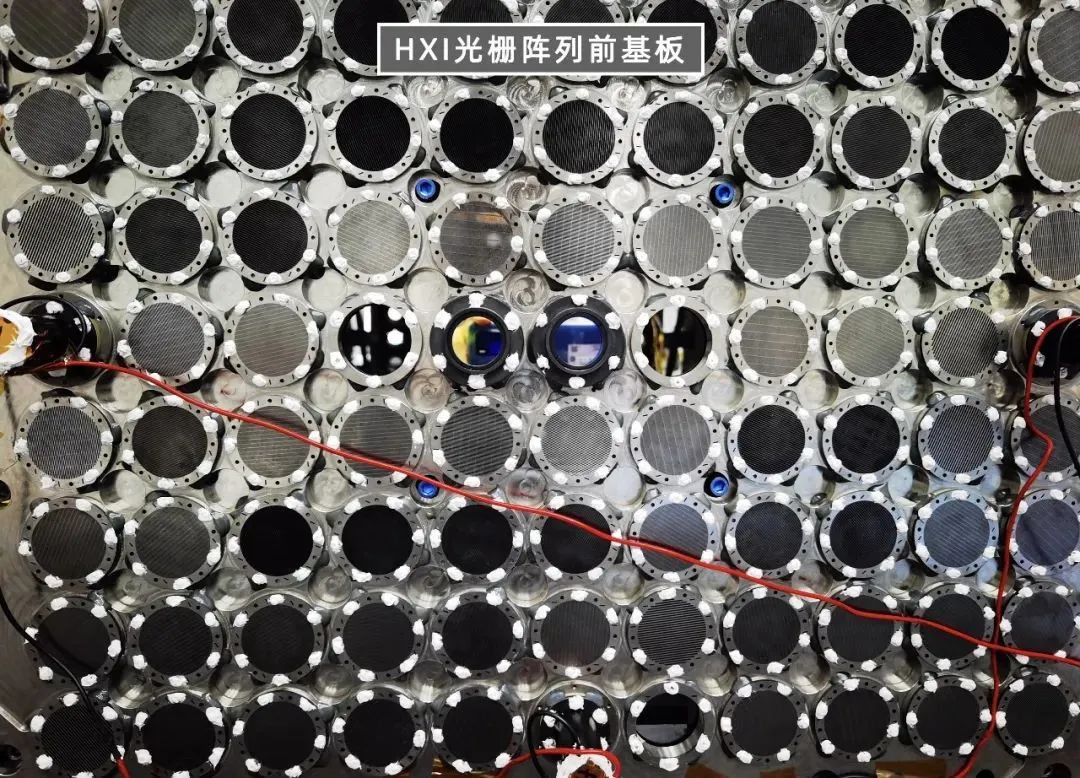

  HXI共加工了超过3400片钨光栅,每片光栅上具有成千上万的狭缝


  每一对子准直器的计数是来自太阳平面所有位置的共同贡献。那么反过来,通过一对正弦和余弦子准直器的计数,我们可得到一个傅里叶分量,利用HXI上91个探测器得到的傅立叶分量,进行傅立叶逆变换,将得到太阳平面的X射线强度分布。
